Échelle à crinoline en toiture : NF E85-016 ou EN ISO 14122-4 ?

Quand une échelle à crinoline s’impose

Pour un accès en toiture, la question ne se limite pas à "est-ce que ça monte ?". Il faut surtout savoir si l’accès est adapté au lieu, au type d’usage et au cadre réglementaire. L’échelle à crinoline répond à ce besoin pour les accès fixes en hauteur, avec un objectif simple : sécuriser la montée et la descente, tout en gardant un accès permanent.

Sur un site de production, un bâtiment technique ou une toiture terrasse, deux textes servent souvent de base : la norme NF E85-016 pour les accès aux bâtiments et la norme EN ISO 14122-4 pour les accès aux machines. Leur logique est proche, mais leur périmètre n’est pas le même. C’est là que se joue le bon choix.

Les deux normes à connaître

NF E85-016 : accès permanents aux bâtiments

La NF E85-016 encadre les échelles fixes utilisées comme moyens d’accès permanents aux bâtiments industriels, aux installations industrielles, ainsi qu’aux locaux et terrasses techniques. Elle vise donc l’accès au bâtiment lui-même, pas seulement à une machine installée dessus.

Cette norme pose plusieurs repères de conception : échelons antidérapants, entraxes réguliers, largeur encadrée, crinoline obligatoire à partir d’une certaine hauteur, et dispositif de sortie en toiture avec continuité de protection. Elle traite aussi des paliers de repos lorsque la hauteur à franchir devient importante.

EN ISO 14122-4 : accès permanents aux machines

La EN ISO 14122-4 concerne les moyens d’accès fixes aux machines et aux parties de bâtiment dont la fonction principale est de servir une machine. Ici, le point de départ change : on ne regarde pas seulement la toiture ou la façade, mais le besoin d’accès lié à l’équipement.

Elle impose elle aussi des exigences sur les dimensions, les échelons antidérapants, la présence d’une crinoline au-delà d’un certain dénivelé et l’organisation des volées quand la hauteur devient importante.¹

Hauteur, crinoline et paliers de repos

Le premier réflexe consiste à regarder la hauteur à franchir. D’après les repères donnés par la réglementation et les normes, une crinoline devient nécessaire à partir de 3 mètres de dénivelé. Pour les accès très hauts, l’échelle seule n’est pas la bonne réponse : au-delà de 20 mètres, d’autres moyens d’accès sont attendus, comme un escalier, une tour d’accès ou un ascenseur.

La logique des paliers de repos est tout aussi importante. Quand la hauteur augmente, la montée doit être fractionnée pour limiter la fatigue et maintenir un niveau de sécurité acceptable. La NF E85-016 prévoit plusieurs volées au-delà de 8 mètres, avec des paliers intermédiaires. La EN ISO 14122-4 organise aussi les volées décalées et les paliers pour les accès machine plus hauts.

• Crinoline : protection obligatoire à partir de 3 mètres de dénivelé.
• Paliers de repos : nécessaires lorsque la hauteur à franchir devient importante.
• Accès très hauts : au-delà de 20 mètres, une échelle à crinoline n’est plus la solution adaptée.

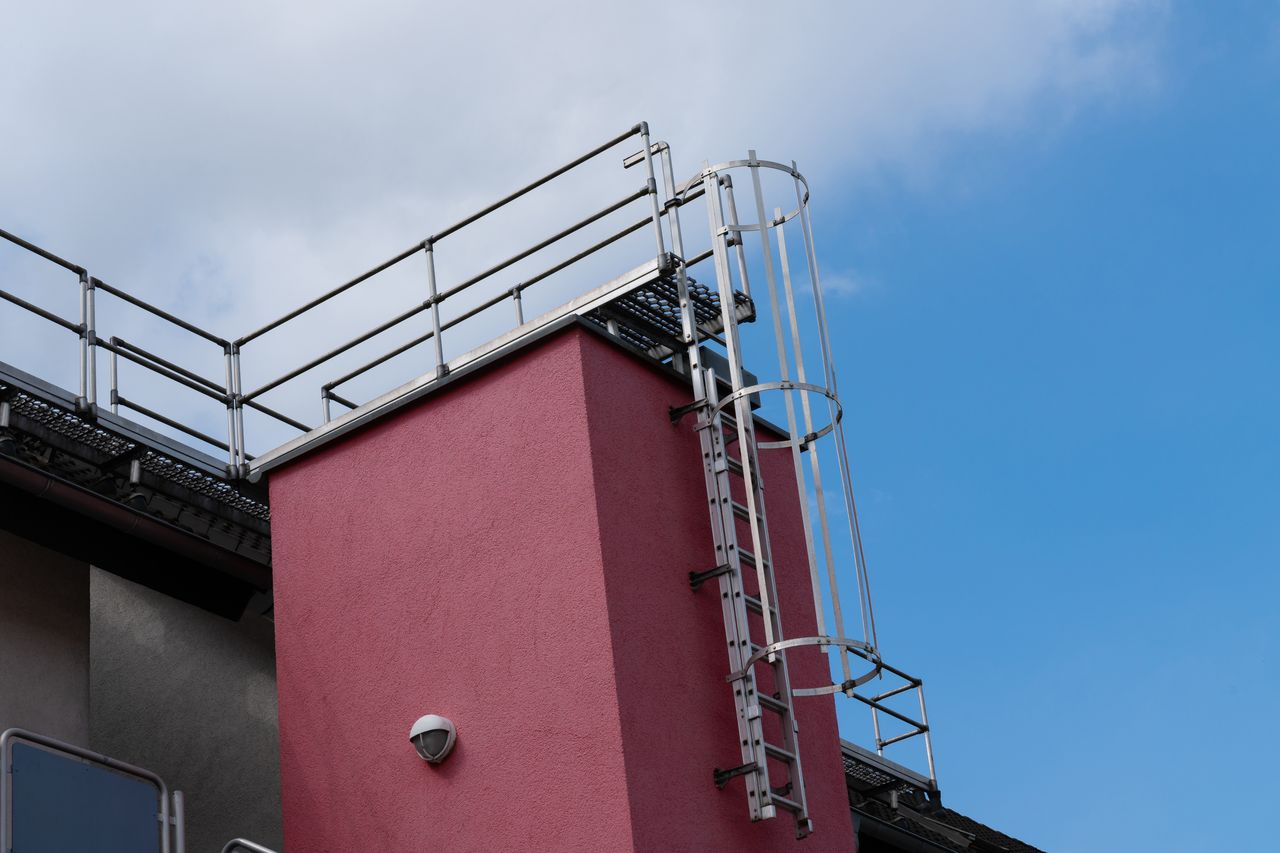

Sortie en toiture : le point qui se voit tout de suite

La sortie en toiture demande un vrai soin de détail. En haut de l’échelle, un portillon de sortie est requis. Il doit se refermer automatiquement et offrir une protection continue avec main courante, lisse intermédiaire et plinthe. La crinoline doit dépasser le niveau d’arrivée pour éviter une sortie mal maîtrisée.

Le passage entre l’échelle et la zone d’arrivée ne doit jamais laisser un vide gênant. Une marche palière ou un palier de sortie permet de faire la jonction proprement. Sur un toit-terrasse, la configuration peut varier selon l’acrotère, le sens de sortie et la continuité avec le garde-corps.

Sur ce point, les détails d’exécution comptent autant que le texte de norme. C’est exactement le genre de sujet que l’on retrouve aussi sur une liaison d’accès industriel bien dessinée ou sur une toiture protégée avec garde-corps adapté.

NF E85-016 ou EN ISO 14122-4 : comment trancher ?

Le bon texte dépend de la destination de l’accès. Si l’échelle sert l’immeuble, la toiture, la terrasse technique ou l’installation prise comme ensemble, la NF E85-016 guide la conception. Si l’accès sert d’abord une machine, la EN ISO 14122-4 prend le relais.

Dans la pratique, le projet commence toujours par la même séquence : relevé sur site, plan 3D, fabrication, pose. Cette méthode évite les surprises de dernière minute, surtout quand l’accès doit s’inscrire dans un existant déjà occupé. Pour un besoin de toiture, de façade ou de terrasse technique, la logique reste la même : partir du lieu, pas d’un catalogue.

Et si l’accès fait partie d’un ensemble plus large, comme une terrasse technique ou un cheminement extérieur, le sujet rejoint parfois un ouvrage de terrasse et escalier ou un garde-corps de protection. Là aussi, la norme donne le cadre, mais le détail d’atelier fait la différence.

À retenir avant de lancer le projet

1. Vérifier si l’accès concerne un bâtiment ou une machine.
2. Contrôler la hauteur à franchir.
3. Prévoir la crinoline dès que le seuil est atteint.
4. Étudier les paliers de repos si la hauteur augmente.
5. Soigner la sortie en toiture, portillon compris.
6. Faire valider l’ensemble avant fabrication.

Sources

1. INRS, équipements permanents d’accès au travail en hauteur.

2. Anoxa, réglementation en vigueur en matière d’échelle à crinoline.
